DELTA 500 TRAILER

200 - 500 mm

1 2 3 4 5 6 7

delta 500 trailer

стыковая сварка для труб высокого давления

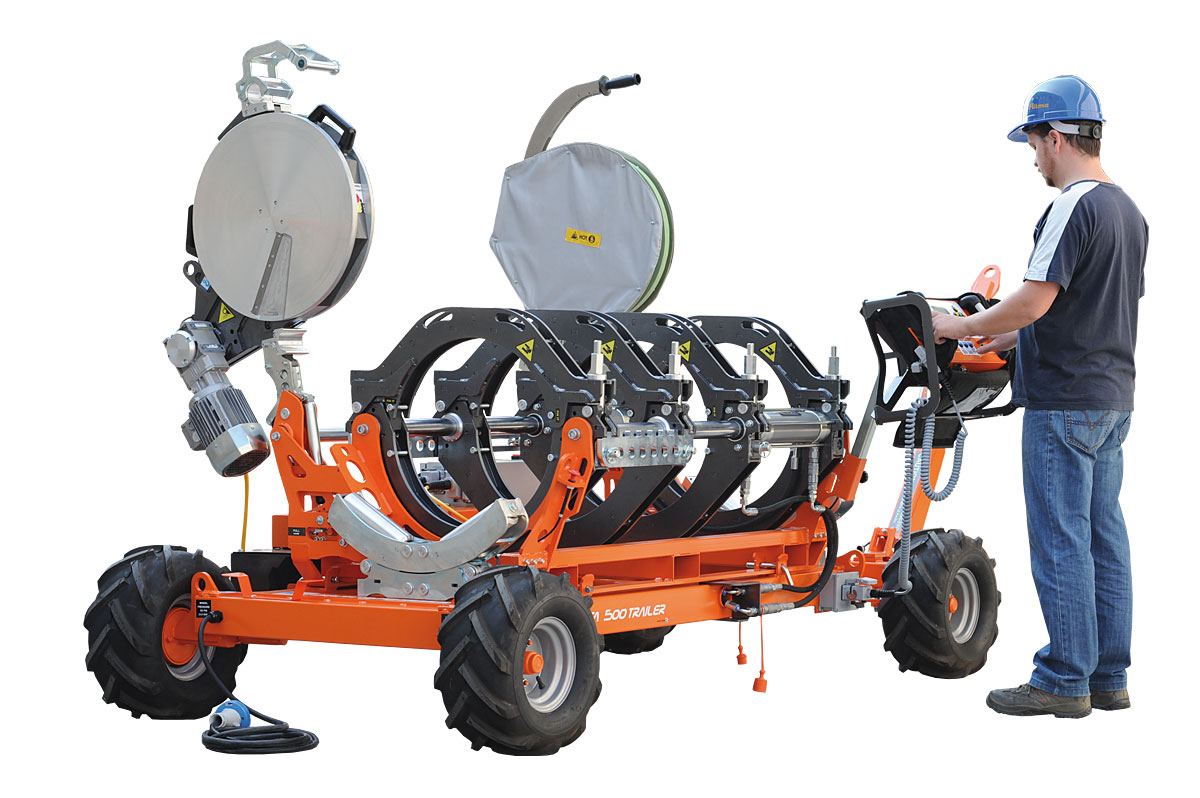

DELTA 500 TRAILER: гидравлическая машина для стыковой сварки полимерных трубопроводов диаметром до 500мм, предназначенных для транспортировки воды, газа и других жидкостей. Она сконструирована в соответствии с международными стандартами ISO 21307 ВЫСОКОЕ ДАВЛЕНИЕ.
Стандартные характеристики машины:

- Центратор установлен на 4-колесное шасси и легко снимается для работы в ограниченном пространстве;
- Новая запатентованная компанией RITMO система отпирания/запирания/подъема зажимов/нагревателя/торцевателя;
- Центратор с автоматическим устройством для съема нагревательного элемента: убирает нагревательный элемент безопасно и быстро;
- Запатентованные компанией RITMO быстрозакрывающиеся вкладыши, что позволяет помещать и удалять вкладыши за секунды;
- Четырехколесное шасси с 2 поворотными колесами и предохранительным тормозом;
- Бортовой электрический торцеватель оснащенный защитным микровыключателем для избежания внезапного старта, плавким предохранителем для защиты двигателя, а также оснащен эргономичной системой стыковки и переключателями вкл/выкл.;
- Нагревательный элемент с тефлоновым покрытием (ПТФЭ), поставляется со станиной, которая имеет защитную термостойкую ткань, для предотвращения появления царапин на поверхности нагревателя;
- Панель управления EASY LIFE с большим графическим дисплеем и возможностью отслеживания при помощи GPS навигации снимается с корпуса машины, чтобы иметь возможность осуществления сварки за пределами траншеи. Она позволяет оператору задавать программу и управлять полным рабочим циклом сварки легко, быстро и интуитивно. Она содержит систему регистрации данных для хранения данных сварки с возможностью загрузки через USB порт прямо в PDF файл.
У системы управления есть память на сварочные параметры до 20 сварочных рецептов.
Система EASY LIFE может хранить до 4000 сварочных протоколов;
- Два инновационных боковых роллика.

DELTA 500 TRAILER может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами.
Доступна версия для напряжения 230 В, однофазная или трехфазная.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

- Сменные реукционные вкладыши от Ø200 до 450 мм;
- Зажим для фланцев;
- Портативный принтер.

Зажим для фланцев Вкладыши

Технические характеристики:

Материалы

ПЭ - ПП

Диаметр соединяемых труб

Ø 200 ÷ 500 мм

Питание

230Воднофазное 50/60 Гц
230 Втрехфазное 50/60 Гц

Суммарная потребляемая мощность

7250 Вт

Рабочая температура нагревателя

180° ÷ 280°

Температура окружающей среды

-10° ÷ 40° C

Вес центратора

580 кг

Вес шасси

270 кг

Размеры центратора

1822x1152x814 мм

Размеры шасси

3295x1383x1331 мм


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Центратор

Панель управления

Тележка-шасси

Роллики

Нагреватель

Торцеватель



ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

Зажим для фланцев Вкладыши
